Краткая информация

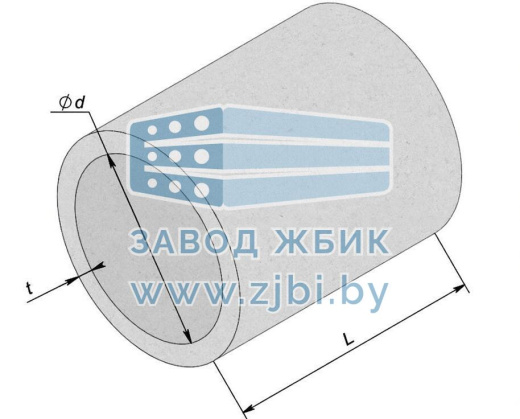

Круглые звенья водопропускных труб ЗК 2-300 – это специальные железобетонные изделие, применяемые при строительстве автомобильных и железных дорог. Используется железобетонное звено для прокладки под железнодорожными и автомобильными насыпями водопропускной трубы, которая, в свою очередь, выполняет функцию транспортировки сточных вод, образовавшихся в результате осадков, а также, в некоторых случаях, служащей в качестве постоянного водоотвода.
Производство
Звенья водопропускных труб ЗК 2-300 производятся в строгом соответствии с ГОСТ методом центрифугирования или вибропрессования из тяжелого бетона. Для придания изделию еще больше прочности производят его армирование. Армирование звеньев осуществляется специальным каркасом из ненапрягаемой арматуры, произведенной из стали класса АIII. Для изготовления более прочных изделий устойчивых к воздействиям окружающей среды в бетон добавляют специальные присадки, которые увеличивают качественные свойства бетона. Класс бетона по морозостойкости F300, по водонепроницаемости W6. В связи с тем, что железобетонные звенья обладают высокой прочностью по несущей способности, их активно применяют в железнодорожном строительстве. Для изделий нет никаких ограничений по температуре и по сейсмической активности до (9-ти баллов).
Качество продукции
Так как железобетонные звенья в процессе эксплуатации должны выдерживать большие нагрузки, то к качеству их изготовления предъявляют повышенные требования. В бетоне водопропускных звеньев не должно быть трещин. Данные изделия должны максимально соответствовать технологическим размерам. Сам бетон, элементы армирование и все закладные изделия, должны быть обязательным образом обработаны специальными антикоррозийными веществами.
Для удобства монтажа, а также выполнения погрузочно-разгрузочных работ, конструкцией колец предусмотрено наличие монтажных петель.
Круглое звено водопропускных труб ЗК 2-300 звено ЗК предназначено для создания сборной водопропускной трубы, которая позволяет транспортировать осадки и сточные воды под дорогами. Преимуществом ЗК является наиболее точный подбор длины трубы при сборке. Так как данные изделия имею достаточно долгий срок службы ЗК возможно использовать для постоянного водоотвода. В частных случаях железобетонные звенья ЗК используются в качестве туннельных путепроводов, туннелей для прогона скота.
Маркировка
Круглые звенья условно обозначают буквенно-цифровыми группами. Таких групп бывает не более двух. В первой обозначается типоразмер звена и его длина в см., во второй обозначаются дополнительные характеристики устойчивость к агрессивным средам, особая морозостойкость и прочее.
Для примера рассмотрим круглое звено ЗК1-100, где: цифра 1 - типоразмер звена, цифра 100 - длина.
Существуют несколько маркировок данного типа изделий:
ЗК 1-100 ЗК 4-200 ЗК 7-100 ЗК 9-200 ЗК 12-100 ЗК 16-132
ЗК 1-300 ЗК 4-300 ЗК 7-150 ЗК 9-300 ЗК 12-150 ЗК 17-132
ЗК 2-100 ЗК 5-100 ЗК 7-200 ЗК 10-100 ЗК 12-200
ЗК 2-300 ЗК 5-150 ЗК 7-300 ЗК 10-150 ЗК 12-300
ЗК 3-100 ЗК 5-200 ЗК 8-100 ЗК 10-200 ЗК 13-100
ЗК 3-150 ЗК 5-300 ЗК 8-150 ЗК 10-300 ЗК 13-150
ЗК 3-200 ЗК 6-100 ЗК 8-200 ЗК 11-100 ЗК 13-200
ЗК 3-300 ЗК 6-150 ЗК 8-300 ЗК 11-150 ЗК 13-300
ЗК 4-100 ЗК 6-200 ЗК 9-100 ЗК 11-200 ЗК 14-132
ЗК 4-150 ЗК 6-300 ЗК 9-150 ЗК 11-300 ЗК 15-132
Монтаж
При производстве монтажа, под круглые железобетонные звенья укладывают фундаментные плиты. Сама сборка конструкции водопропускной трубы из звеньев позволяет сделать трубу необходимой длины.
Транспортировка и хранение
Звенья ЗК 2-300 должны храниться на складе готовой продукции в вертикальном или горизонтальном положении рассортированными по партиям, видам, типоразмерам и маркам. При этом следует обеспечивать сохранность звеньев от повреждений, а также возможность захвата каждого звена краном и свободный подъем для погрузки на транспортные средства. Высота штабеля должна быть не более 4 м. Ширина штабеля должна быть не менее его высоты. При этом по ширине штабеля следует укладывать не более двух звеньев. Складируют звенья на песчаном основании, применяя прокладки таким образом, чтобы изделия были на 10 сантиметров выше уровня грунта. Деревянные прокладки прямоугольного сечения длиной не менее диаметра (ширины) звена, толщиной не менее 30 мм, а при наличии выступающих деталей - не менее чем на 20 мм больше высоты выступающей части устанавливают рядами.
