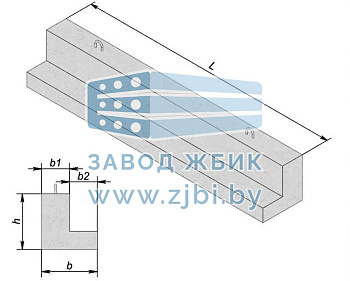

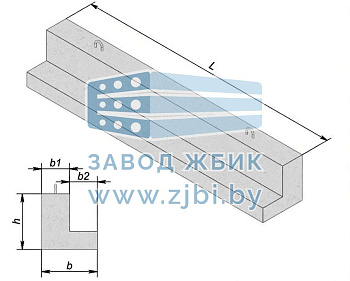

Перемычки железобетонные балочные (ПГ) ГОСТ 948-84 - это железобетонные изделия, предназначенные для перекрытия проемов в несущих стенах. Балочные перемычки служат в качестве опоры для переноса нагрузки от балок или настилов перекрытий. Перемычки данного типа отличаются от других видов перемычек способом установки, перемычки ПГ устанавливаются выступом вверх, так как выступ предназначен для опирания плит перекрытий.
Балочные перемычки нашли широкое применение в возведении различных видов зданийкак индустриальных, так и жилых. Функция перемычек заключается в обеспечении надежного опирание плит перекрытия. Именно поэтому железобетонные балочные перемычки имеют специальный выступ в форме буквы «Г» который предназначен для более плотного опирания и примыкания. Данный вид перемычек также достаточно часто применяется при перекрытии окон, которые уходят под уровень потолка. Перемычки могут использоваться и при возведении домов из кирпича для создания уровня этажа. Балочные перемычки имеют свойство равномерного перераспределения нагрузки на несущие стены, и тем самым усиливают конструкцию, делая ее более жесткой и прочной.
Балочные перемычки способны увеличить эксплуатационный срок строительных сооружений. В условиях сейсмической активности перемычки могут предотвратить обрушения здания. Железобетонные перемычки предназначены для использования и в областях с агрессивным воздействием окружающей среды. Балочные имеют свойство выдержать нагрузку 3700 кг на метр.
Используя железобетонные балочные перемычки в строительстве, конструкция зданий становиться более прочной и надежной, таким образом, обеспечивается безопасность сооружения.
Производство
Материалом для изготовления железобетонных перемычек ПГ применяется высококачественный тяжелый бетон В20. Тяжелый бетон обладает рядом высоких технологических свойств так, например морозостойкость бетона имеет показатель не менее F100. Перемычки балочные в процессе эксплуатации должны выдерживать достаточно высокие нагрузки, которые включают в себя собственный вес, кирпичную или каменную кладку сверху. Исходя их этого балочные перемычки армируются поперечной и продольной арматурой выполненной из качественной стали. Все перемычки являются изделиями не подверженными горению, однако при прямом воздействии пламени ЖБИ сохраняют свои свойства около часа.
Габариты
Железобетонные перемычки балочные изготавливают в пределах от 1550мм. до 5960мм, благодаря этому существует возможность перекрытия значительных по размеру проемов, создавая при этом большие открытые пространства при строительстве общественных или жилых зданий. Сборные перемычки производятся на заводах, сборка и установка осуществляется непосредственно на месте возведения сооружения.
Маркировка
Маркировка перемычек представляет собой цифробуквенный набор, включающий в себя условные обозначения порядкового номера поперечного сечения перемычки, типа изделия, длины в дециметрах (значение которой округляют до целого числа) и расчетной нагрузки на перемычку в кН/м (округленно до целого числа).
Также дополнительно может указываться обозначения класса напрягаемой арматуры (для предварительно напряженных перемычек) наличие в перемычках монтажных петель, выпусков арматуры и закладных изделий, (например, буквой «а» - наличие в брусковых перемычках анкерных выпусков для крепления балконных плит; буквой «п» - наличие в брусковых перемычках монтажных петель). А также в маркировке перемычек может быть указан показатель стойкости к сейсмическим воздействиям, обозначается прописной буквой С; для перемычек, применяемых в условиях воздействия агрессивных сред, указываются обозначение вида применяемого бетона (П - повышенной плотности, О – особо плотный).
Например рассмотри перемычки 1ПГ 44-8, где:
Цифра «1» - порядковый номер поперечного сечения;
«ПГ» - перемычка;
Цифра «44» - длина;
Цифра «8» - расчетная нагрузка.
Монтаж
В несущих наружных стенах проемы шириной до 2,25 м обычно перекрывают комбинированной перемычкой, которая состоит из брусков, которые воспринимают нагрузку от собственного веса кладки, и из балок, принимающие нагрузку от перекрытия.
Рядовые перемычки предназначены для проемов шириной до двух метров, под нижний ряд кирпича или блоков по опалубке прокладывается арматура из круглой стали диаметром шесть мм или полосовой прокатной стали в кладку простенков на 250 мм. Затем конструкцию бетонируют цементно-песчаным раствором слоем толщиной 20-30 мм. При использовании рядовых перемычек балки и плиты перекрытий (покрытий) над проемами должны иметь площадь опирания не менее чем на пять рядов сплошной кирпичной кладки или три ряда камней, уложенных на прочном растворе. На заключительном этапе монтажа все швы заполняются раствором, чтобы не произошло смещения кирпичей и дальнейшее разрушение части конструкции.
Транспортировка и хранения
Железобетонные балочные перемычки хранятся в контейнерах, при этом между изделиями размещаются специальные прокладки. Высота одного контейнера изделий не должна превышать двух метров. В процессе транспортировки перемычки должны быть рассортированными по типоразмерам. Во время движения транспорта продольная ось изделий должна находиться не поперек движения автомобиля, а вдоль него. Погрузка и разгрузка изделий должна осуществляться с помощью специальной строительной техники.
Железобетонные изделия, поставляемые компанией производятся по всем нормам и требованиям ГОСТ, имеют всю необходимую документацию и проходят жесткий контроль качества.
