Вибрированная стойка порталов (ВС) - представляют собой конструктивные элементы линий электропередач. Данные изделия преимущественно применяются для устройства порталов ошиновки ОРУ (открытых распределительных устройств) напряжением от 35 до 500 кВ. Стойки ВС выполняют функцию опоры при установке ЛЭП. Так как данные изделия используются в сфере энергетики, к стойкам ВС должны обладать особыми качествами, например высокими показателями по износостойкости. Стойки ВС также имею широкое применение в строительстве осветительных линий и железнодорожных сетей. Стойка ВС имеет коническую форму с утолщенным основанием такая конструкция обеспечивает стойкости и противостояние значительным ветровым нагрузками. Сплошные железобетонные стойки ВС устойчивы к перепадам температур и имею продолжительный эксплуатационный срок в течении не требуются дополнительные затраты на обслуживание и ремонт.
Производство
Производство стоек осуществляется применением особого бетона класса М 400 который обладает рядом характеристик призванных увеличить прочность и надежность изделия. Данный материал отличается устойчивостью к электрокоррозии и выветриванию, обладает высокой износостойкостью и водонепроницаемостью (W6). Таким образом стойки ВС могут применяться во всех видах грунта. В случаях использования стоек в агрессивных средах рекомендуется использование стоек ВС запроектированные по особому заказу. Стандартные стойки ВС предназначены для строительных работ в определенном температурном режиме а именно до 50°С. Так как сойки испытывают большие нагрузки в процессе эксплуатации изделия дополнительно армируется для придания более высокой прочности и долговечности. Армирование осуществляется с помощью предварительно-напряженных арматурных каркасов, которые впоследствии покрываются слоем бетона. Поперечно изделия армируются горячекатаной гладкой арматурой класса А-I, или проволокой В-1. Все закладные изделия и элементы армирования предварительно обрабатываются антикоррозийными веществами, а поверхность изделия дополнительно гидрофобизируется. Готовое изделие имеет вес около 5150 кг, вследствие этого для облегчения монтажа конструкцией предусмотрено наличие монтажных петель.

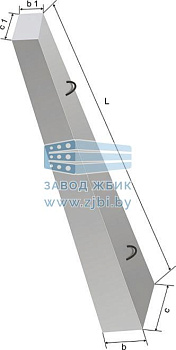

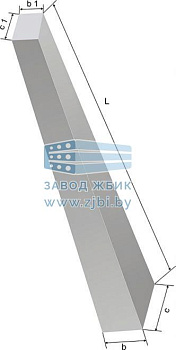

Габариты
Стойки ВС изготавливаются в пяти типоразмерах, которые используются совместно с подножниками стаканного типа, для некоторых из которых применяется также портальная подкладная плита.
Маркировка изделия
Маркировка энергетических стоек ВС представляет собой цифробуквенные группы:
Первая группа – условное обозначение изделия;
Вторая группа - типоразмер изделия;
Контроль качества изделия
Стойки ВС должны соответствовать всем технологическим правилам и нормам серии 3.407-102. Отклонение размеров изделия не должно превышать 7-10 мм по длине и 3-5 мм по толщине. Поверхность изделия не должна имеет трещин шириной более 0,1-0,2 мм (от усадки бетона), должны быть полностью исключены обнажение арматуры, ржавчина, жировые пятна. Данные дефекты должны полностью отсутствовать, так как они могут привести к быстрой коррозии вследствие этого привести к разрушению изделия.
Транспортировка и хранение
Хранение и транспортировка изделия осуществляется в горизонтальном положении, в соответствии с требованиями ГОСТ 13015.4. Стойки ВС укладываются в штабелями высота которых не должна превышать более 5 рядов изделий. Между вибированными портальными стойками устанавливаются прокладки и подкладки толщиной не менее 5 сантиметров. На концах прокладок должны располагаться ограничители, предотвращающие скатывание изделий. Погрузка и разгрузка железобетонных энергетических стоек должна осуществляться с помощью специальной техники.
Железобетонные изделия, поставляемые компанией производятся по всем нормам и требованиям ГОСТ, имеют всю необходимую документация и проходят жесткий контроль качества.
