Краткая информация

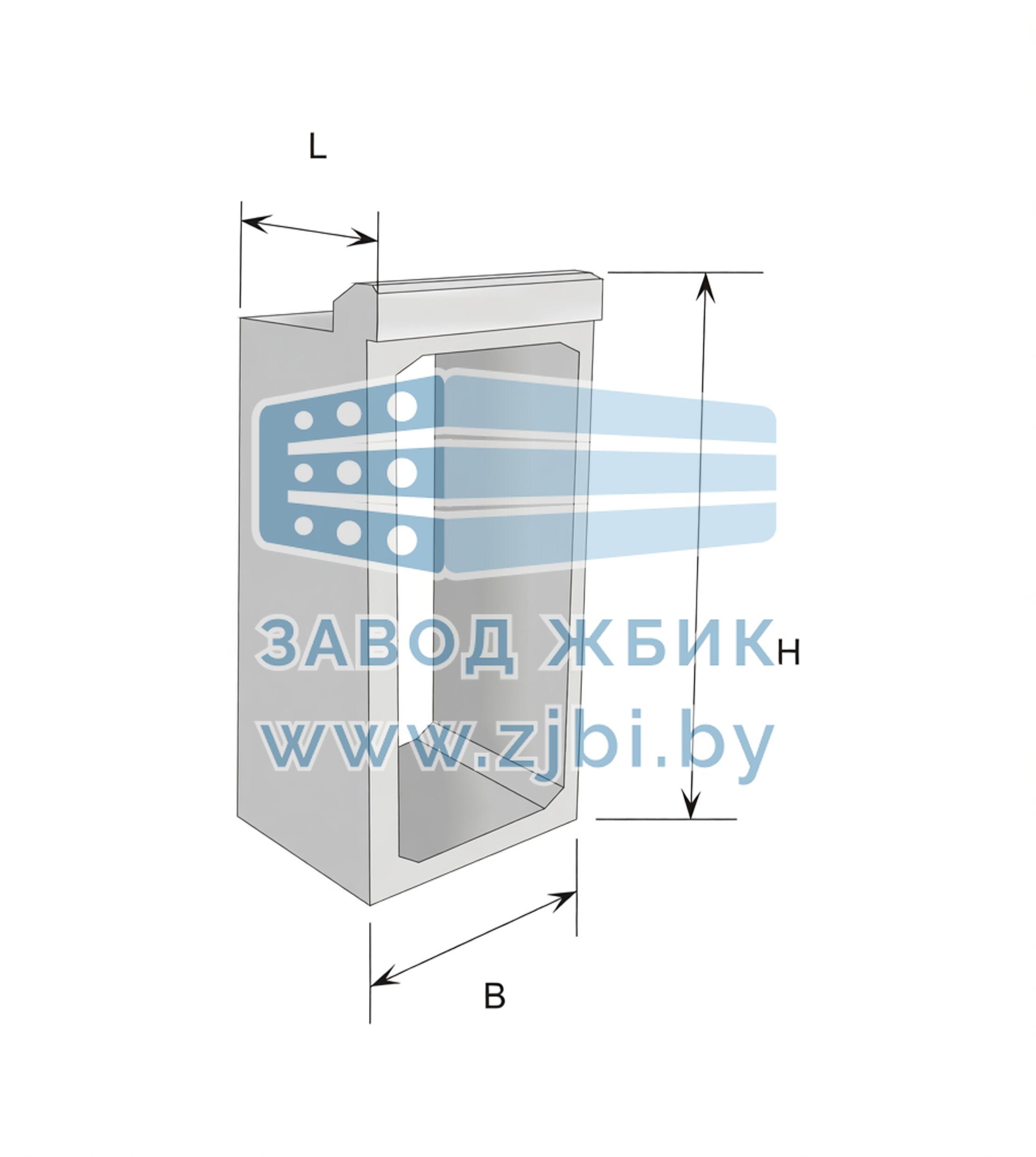

Блок № 105 (ЗП 34) – это специальные железобетонные изделие, применяемые при строительстве автомобильных и железных дорог. Используется железобетонное звено для прокладки под железнодорожными и автомобильными насыпями водопропускной трубы, которая, в свою очередь, выполняет функцию транспортировки сточных вод, образовавшихся в результате осадков, а также, в некоторых случаях, служащей в качестве постоянного водоотвода. Звено водопропускной прямоугольной трубы ЗП 34 основной элемент конструкции водоотводной трубы, находящейся под насыпью автомобильных и железных дорог. Прямоугольные трубы из звеньев применяются при большом расходе воды, так как отверстие звена 2000 мм позволяет пропускать значительные объемы жидкости.
Производство
Звенья водопропускных труб ЗП 34 производятся в строгом соответствии с ГОСТ методом центрифугирования или вибропрессования из тяжелого бетона. Для придания изделию еще больше прочности производят его армирование. Армирование звеньев осуществляется специальным каркасом из ненапрягаемой арматуры, произведенной из стали класса АIII. Для изготовления более прочных изделий устойчивых к воздействиям окружающей среды в бетон добавляют специальные присадки, которые увеличивают качественные свойства бетона. Класс бетона по морозостойкости F300, по водонепроницаемости W6. В связи с тем, что железобетонные звенья обладают высокой прочностью по несущей способности, их активно применяют в железнодорожном строительстве. Для изделий нет никаких ограничений по температуре и по сейсмической активности до (9-ти баллов).
Качество продукции
Так как железобетонные звенья в процессе эксплуатации должны выдерживать большие нагрузки, то к качеству их изготовления предъявляют повышенные требования. В бетоне водопропускных звеньев не должно быть трещин. Данные изделия должны максимально соответствовать технологическим размерам. Сам бетон, элементы армирование и все закладные изделия, должны быть обязательным образом обработаны специальными антикоррозийными веществами.
Для удобства монтажа, а также выполнения погрузочно-разгрузочных работ, конструкцией колец предусмотрено наличие монтажных петель.
Маркировка
Условное обозначение прямоугольного звена состоит из одной или двух буквенно-цифровых групп, разделённых дефисом: первая группа содержит сокращённое наименование блока, его типоразмер, характеризующий несущую способность, и основную геометрическую характеристику в см;
вторая группа - обозначение условий применения: повышенная агрессивность среды - (О), климатические условия суровые - (М).
Монтаж
При производстве монтажа, под железобетонные звенья укладывают фундаментные плиты. Сама сборка конструкции водопропускной трубы из звеньев позволяет сделать трубу необходимой длины.
Транспортировка и хранение
Звенья ЗП 34 должны храниться на складе готовой продукции в вертикальном или горизонтальном положении рассортированными по партиям, видам, типоразмерам и маркам. При этом следует обеспечивать сохранность звеньев от повреждений, а также возможность захвата каждого звена краном и свободный подъем для погрузки на транспортные средства. Высота штабеля должна быть не более 4 м. Ширина штабеля должна быть не менее его высоты. При этом по ширине штабеля следует укладывать не более двух звеньев. Складируют звенья на песчаном основании, применяя прокладки таким образом, чтобы изделия были на 10 сантиметров выше уровня грунта. Деревянные прокладки прямоугольного сечения длиной не менее диаметра (ширины) звена, толщиной не менее 30 мм, а при наличии выступающих деталей - не менее чем на 20 мм больше высоты выступающей части устанавливают рядами.
